LFBGA/TFBGA/HSBGA

LFBGA/TFBGA/HSBGA
最大優勢的設計空間

TFBGA 和 LFBGA 這類的CSP晶片尺寸封裝產品, 可滿足進一步縮小尺寸及高腳數的需求,提供更大的設計空間及高密度封裝應用的優勢,包括標準和客製化產品。

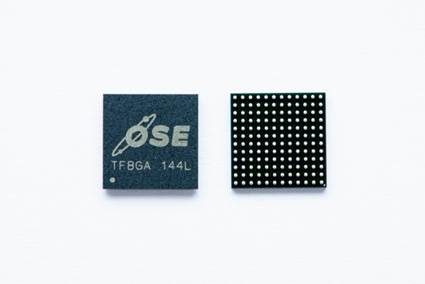

TFBGA (Thin Profile Fine Pitch Ball Grid Array) :產品背面植上錫球且產品高度小於1.2mm(包括1.2mm)。

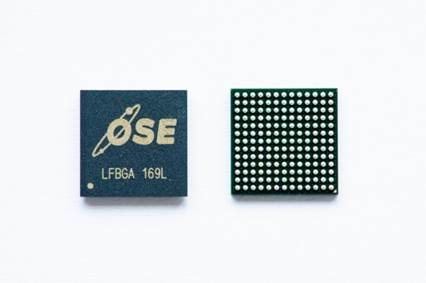

LFBGA (Low Profile Fine Pitch Ball Grid Array) :產品背面植上錫球且產品高於1.2mm(不包括1.2mm)、小於 1.7mm(包括1.7mm)。

HSBGA (Heat Sink Ball Grid Array):於TFBGA/LFBGA產品之非植球面增加金屬散熱片,提高產品散熱效率。

應用

• 記憶體
• 消費性電子產品
• 手機
• 無線電裝置
• PC設備
• 汽車
• 控制器
• 光電子零件

優勢

• 符合 JEDEC 規範
• Multi-die 生產能力
• Turnkey 封裝測試服務
• 符合 RoHS 標準

TFBGA/LFBGA 可靠性試驗條件

除非客戶有特殊要求,否則測試樣品將進行Jedec Std MSL 3預處理。

Test Item Application Method Condition Remark
Pre-Condition JEDEC-STD-22 A113 MSL 3
Temp. Cycle JEDEC-STD-22 A104 -65+0/-10°C
&
150+15/-0°C
Air to Air
2 cycles per hour
High Temp. Storage JEDEC-STD-22 A103 150+10/-0°C
Pressure Cooker JEDEC-STD-22 A102 121°C/100%R.H.
29.7 psia

HAST JEDEC-STD-22 A118 130°C/85%R.H.
33.3 psia
Without Bias
Steady temp./
Humidity
JEDEC-STD-22 A101 85°C/85%R.H. Without Bias

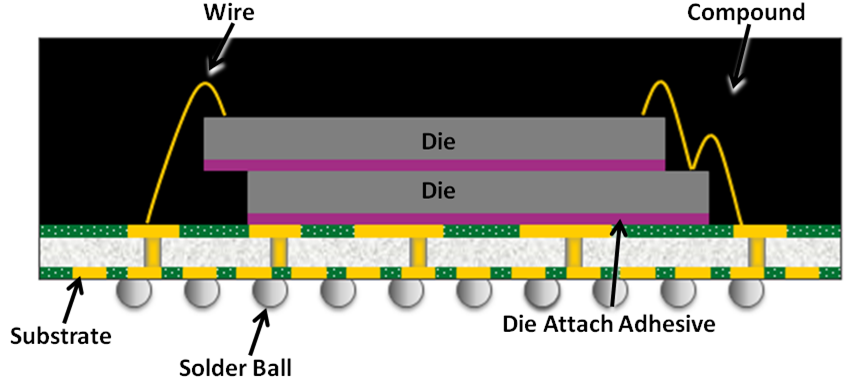

LFBGA/TFBGA/HSBGA結構剖面圖

LFBGA/TFBGA/HSBGA規格表

Package name Package Profile Ball Count Package size(mm) Total Height(mm) Ball Pitch(mm)
LFBGA
Low Profile Fine Pitch Ball Grid Array
24 ~ 324
3 X 3 ~ 15 X 15
1.20 ~ 1.70 mm
(including 1.7mm)
Fine Solder Ball Pitch
TFBGA
Thin Profile Fine Pitch Ball Grid Array
24 ~ 324
3 X 3 ~ 15 X 15
1.20 ~ 1.20 mm
(including 1.2mm)
Fine Solder Ball Pitch
HSBGA
Heat Sink Ball Grid Array
24 ~ 324
3 X 3 ~ 15 X 15
---
Fine Solder Ball Pitch

* 提供客製化設計服務
